你不知道的数控系统宏变量

分享到:

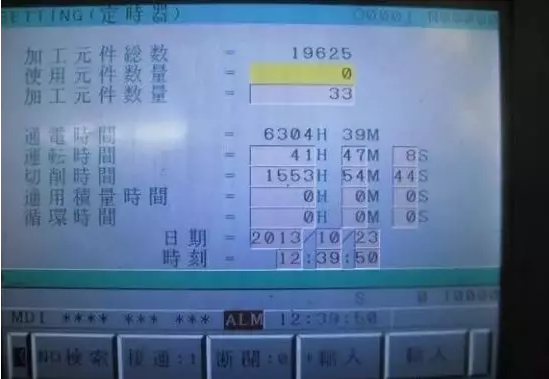

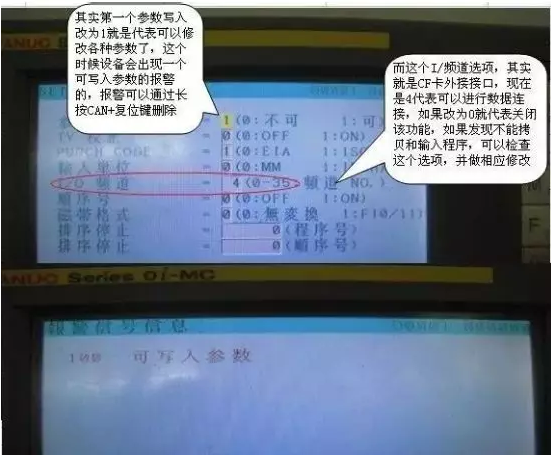

在上图的参数写入界面,直接按面板的翻页键,大概翻2页左右,就会出现这个界面,很多吧友问过,如何修改设备的时间,和日期等等东西,其实就是在这个界面上修改(光标移动到具体数字上修改就行),大家可以试试(上面的内容都是中文,相信大家都能看懂,)

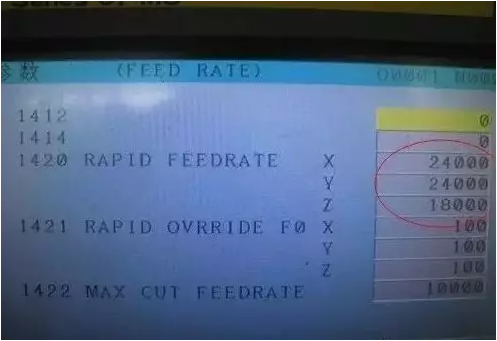

参数界面的 1420#参数,这个参数应该是比较实用的,就是设备各轴的快速移动速度,即GOO在100%倍率下得移动速度。例如现在图片内XYZ各轴的移动速度就是X轴24米,Y轴24米,Z轴18米,一般线轨的设备打这么快没问题,如果是矩形导轨还是不要开那么快。
很多参数大家不要随意去改,都是出厂参数,大家可以了解下,要改得话也请记录好修改前的数据。
这几个参数曾经改过,因为当时一台加工中心设备的X轴移动时有异响,然后检查发现X轴丝杆轴承需要更换,而日本的NSK轴承仓库没有库存,X轴移动时空跑得负载都在50%多,所以就把参数减半,降低了X轴移动速度,降低X轴轴承的磨损速度,后来轴承买到后又改回来了。image.png

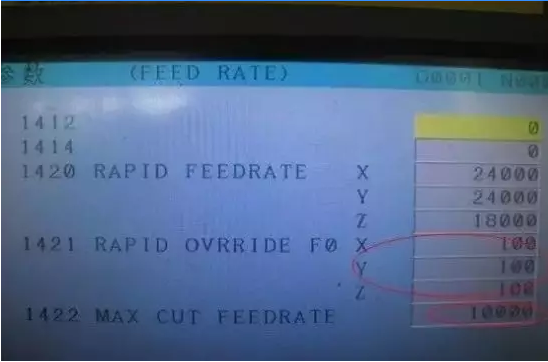

1421#就是设备各轴在0%倍率下的快速移动速度,这个其实一般不需要调整什么。

1422#就是最大切削进给速度(各轴通用的),就是我们F值能设定的最大值。其实这个值就是一个上限值。

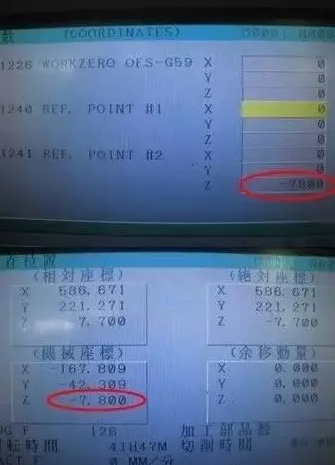

 1241#参数,这个参数十分实用,就是机床第二原点设定,一般设备的第二原点就是它的换刀原点,很多设备加工中为提高效率,节省时间,X坐标值和Y坐标值是不设定的(某种特殊情况下要设定,以后会讲到,牵涉到后面的参数,后期再讲),即可在任意位置换刀,但是Z值是一定要设定的,这个位置关系到刀臂卡口和刀具卡紧的位置,图中红色圆圈内的数字-7800就是设备第二原点Z值坐标,该设备换刀时它的Z轴机械坐标一定是与该参数数据相对应的(如下图红色圆圈内所示),大家可以在自己设备换刀的时候,翻看下,了解下。

然后,这个1241#参数Z轴坐标值一般在什么情况下要调整呢?
例如:
1.相对编码器回零的设备(即常说的撞块挡板式回零),在更换感应开关后,需要重新设定该参数。


      2.绝对编码器回零的设备(绝对编码器回零与相对编码器回零的设备的区别就是,开机后可以不用回零,直接加工,因为原点坐标已经通过绝对值的方式,通过电池储存在CNC里),在重新设定Z轴机械坐标原点后,也要相应的修改该参数。


      3.设备误操作,Z轴撞机后,导致Z轴换刀点变化,需要重新设定该参数(其实就是表现在Z轴撞了后,换刀的声音异响,其实这时候换刀点已经产生偏移,久而久之就容易伤刀臂和刀具)。


      4.换刀故障,经过检查发现换刀原点跑动后,也要重新设定该参数。

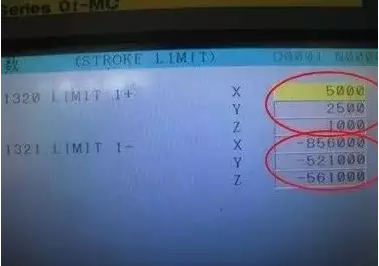

1320#参数,就是我们常说的设备回零软限位位置,是个保护位置,这是个正方向的位置。


1321#参数,就是设定我们各轴丝杆长度,即XYZ3轴能行走的最长距离,例如根据图片中的数字,我们可以知道该设备X轴行程为850Y轴行程为520Z轴行程为560,一般我们在设定该参数时会多设1毫米,作为设备-方向超程报警位置。

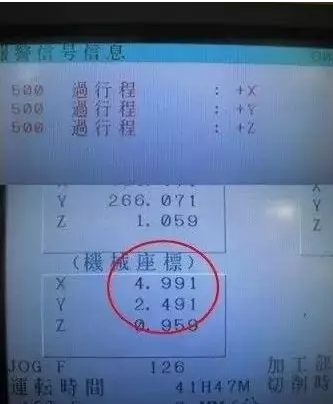

 看吧,我试着吧3轴用手轮摇到他们正方向超程的位置,这个时候去看机械坐标,这个坐标值一般都不会超过我们1320#设定的参数值,同理负方向也是一样。
如果在100%倍率下快速移动可能会超过1320#参数设定的数值,同样也会出现报警,不过再出现报警就是硬超程了,比较麻烦,不过一般设备都配备相关的超程解除按键。



       接着上图的的1320#和1321#参数聊下。
很多朋友可能会说既然这是厂家设定好了得参数,我们都不能动啊,楼主和我们说了和没说一样,我们根本不能改。


       其实,有时候这些参数是要活学活用的,这样我们工作会更有效率,更简洁。
例如1320#参数,相对编码器回零的设备(即常说的撞块挡板式回零),有时候经常会出现每次回零都超程,回零回不好的现象,如果要拆下来修撞块,非常麻烦,而且修完还要修改坐标原点。例如X方向回零老是显示+方向超程,这时候我们其实可以完全把1320#参数的X值对应的改大一点,例如上图的5000,我们可以把它改到8000,试下回零,不行,再改到10000试试,一般都能成功回零,成功回零后把参数改回5000就行,不影响正常工作,因为撞块式的内部卡簧经常因为进水,进了铁屑会导致回零时卡死,但是可能你回次零,撞动它,它又好了,改这个参数要注意,如果你多次改大回零位置参数一直没效果,最后直接硬超程了,就不要尝试这种方法了,把参数改回来,把撞块拆下来修吧。
